GIS基础知识,值得收藏!

目 录

GIS设备的特性

GIS设备的组成

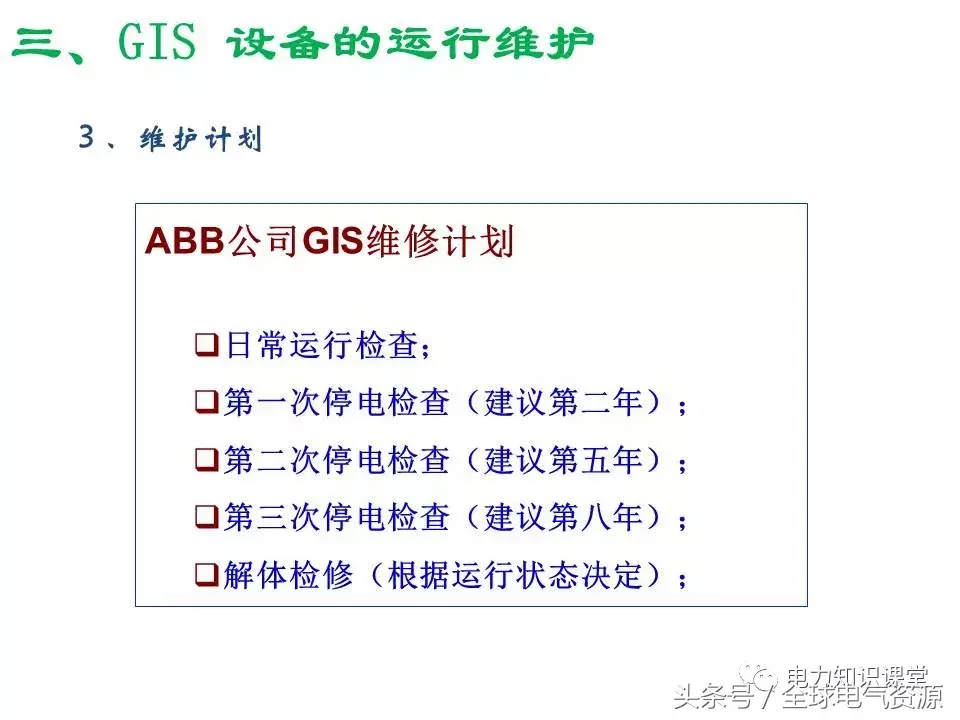

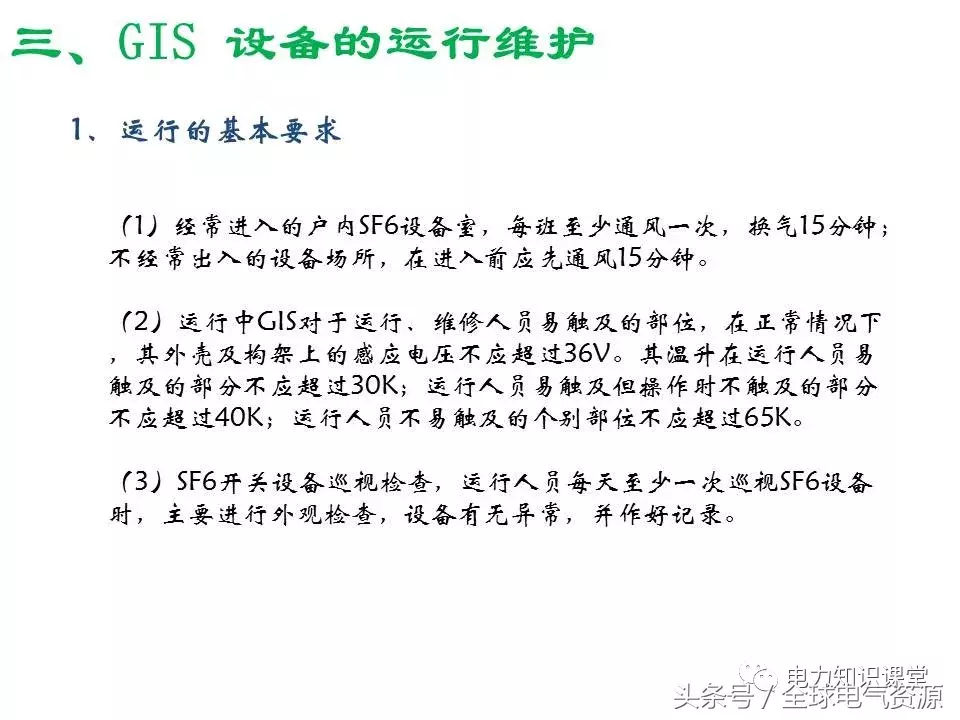

GIS设备的运行维护

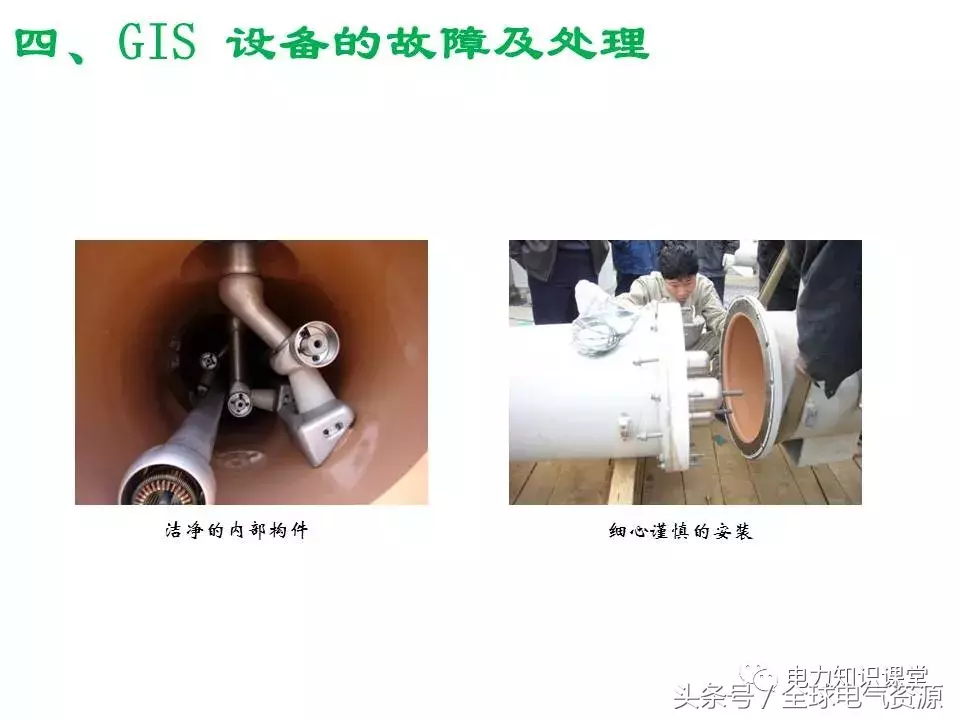

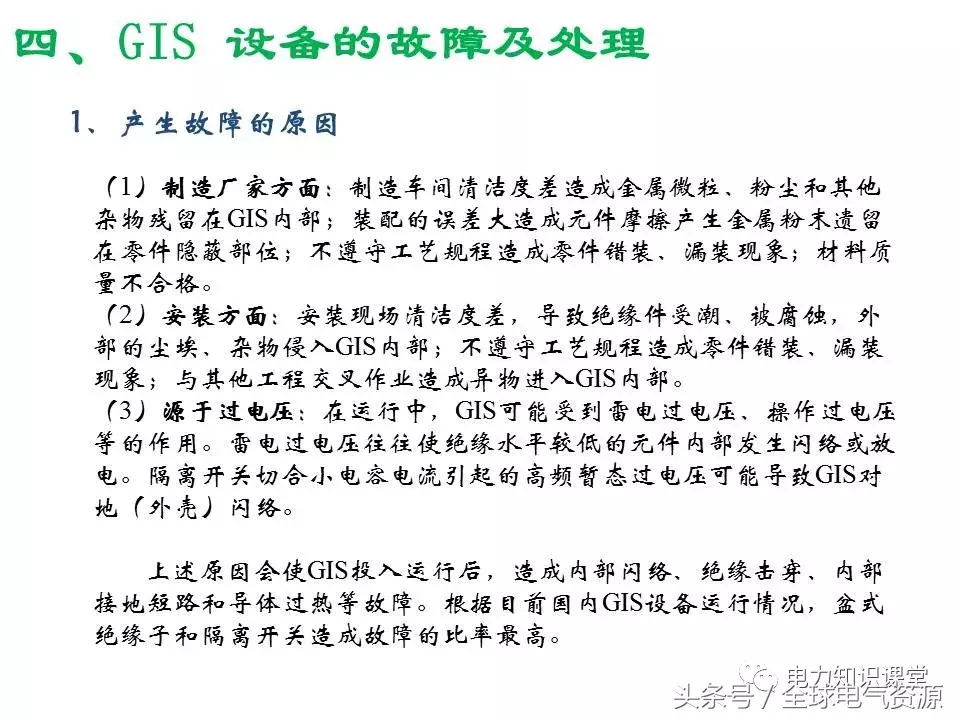

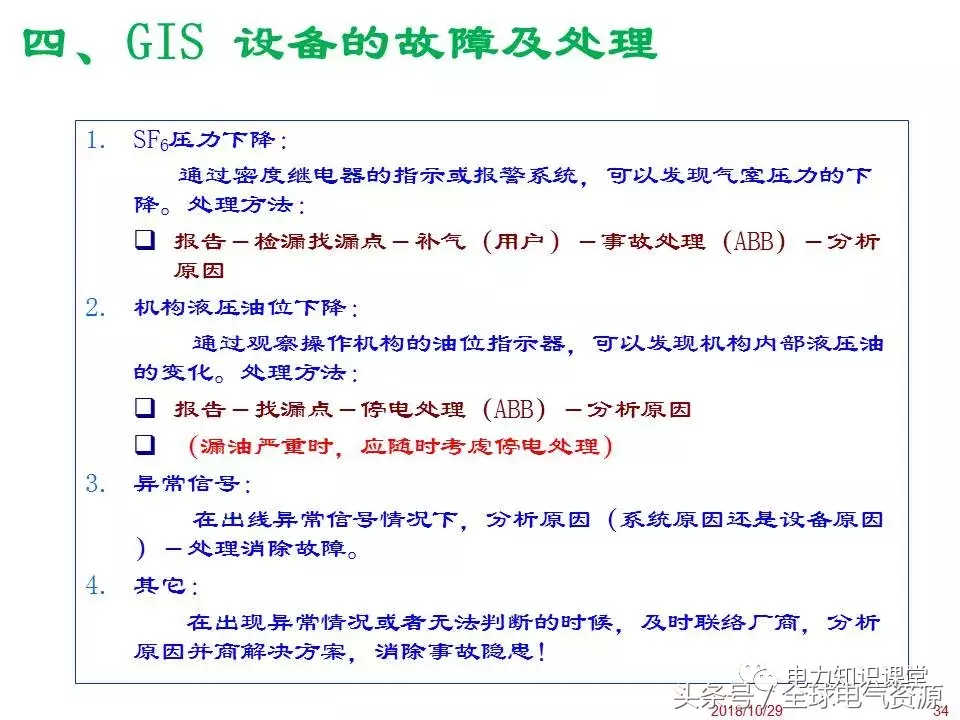

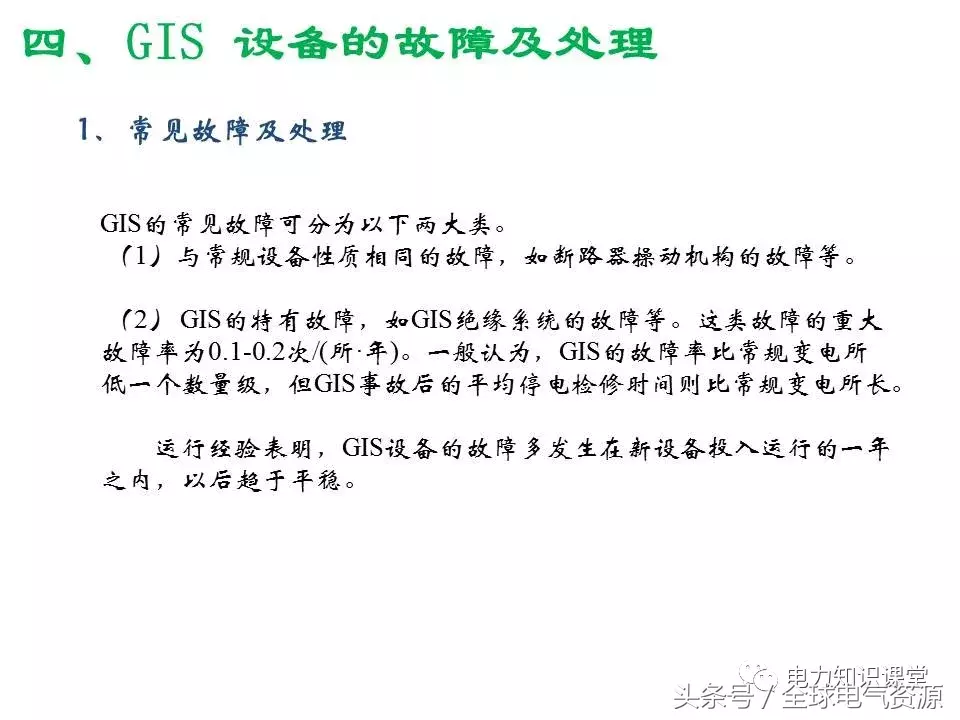

GIS设备故障及处理

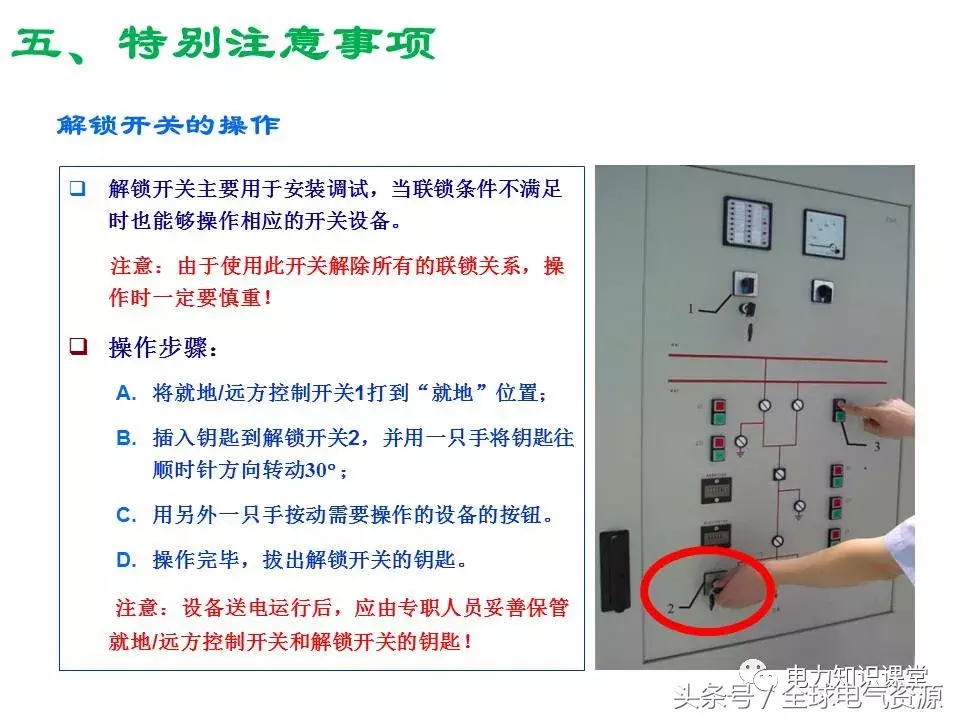

特别事项

一、GIS 设备的特性

1、GIS的概念

六氟化硫封闭式组合电器,国际上称为气体绝缘开关设备(Gas lnsulated Switchgear)简称GIS.

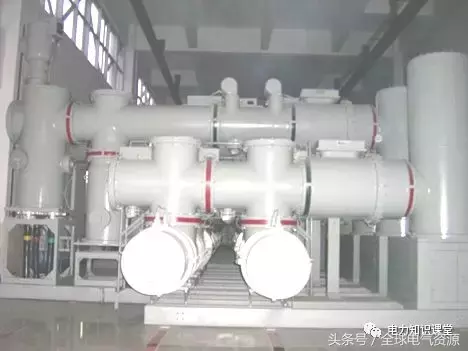

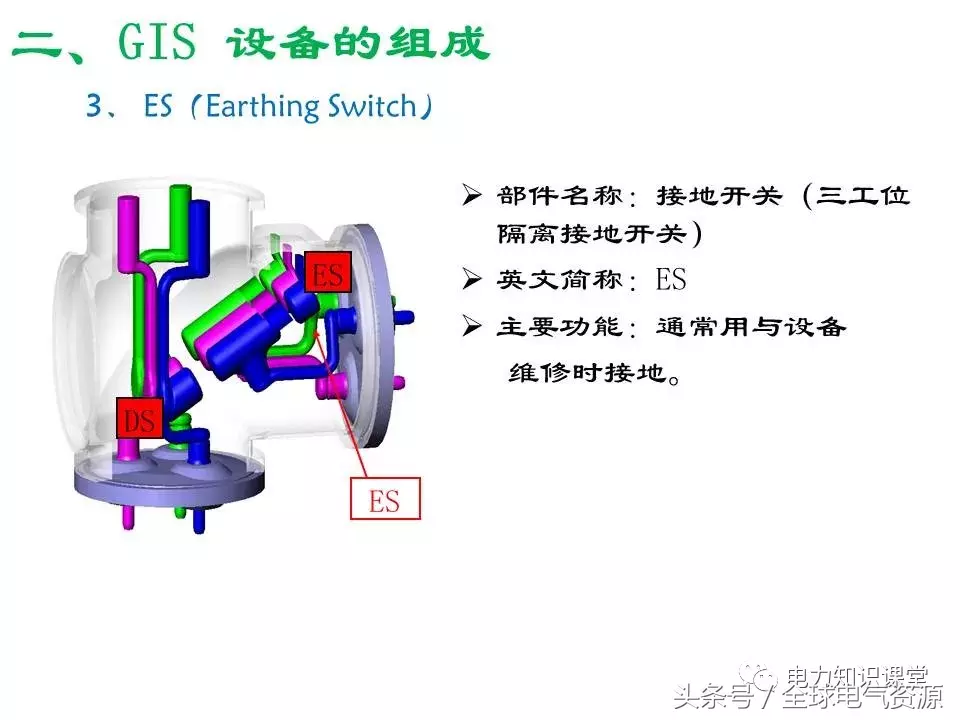

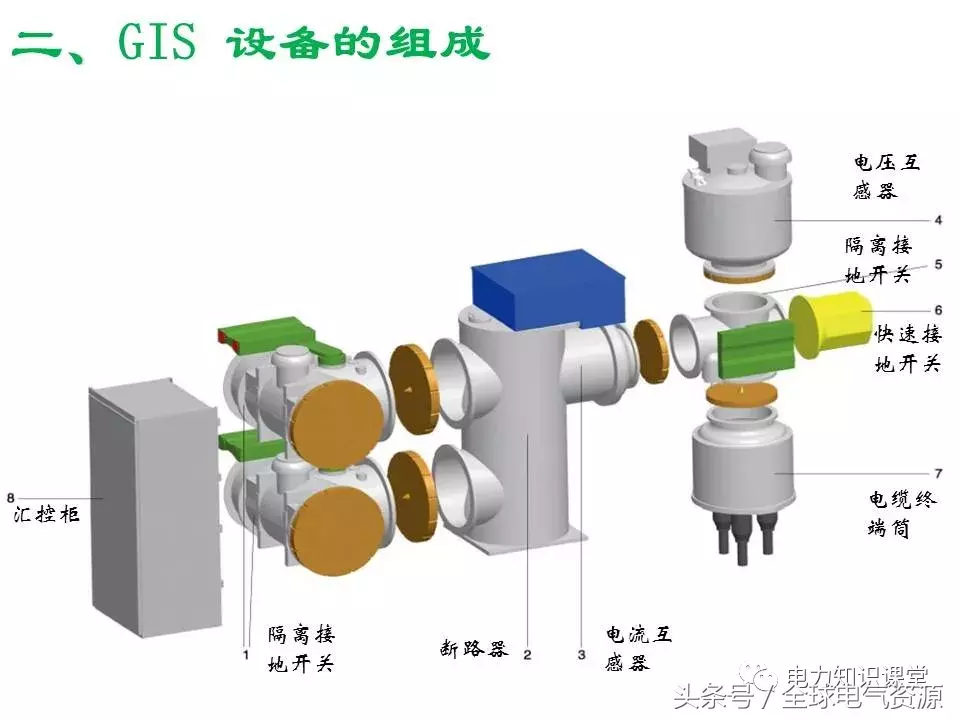

它将一座变电站中除变压器以外的一次设备,包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等,经优化设计有机地组合成一个整体。

一、GIS 设备的特性

2、SF6的特性

SF6 是一种诞生法国的人工合成惰性气体。纯净的SF6气体是无色、无味、无臭、不燃,在常温下化学性质稳定,属惰性气体。气体密度是空气密度的5.1倍。

SF6 气体在0.29Mpa压力时,绝缘强度与变压器油相当其,灭弧能力是空气的100倍,是目前应用最广泛的电气绝缘气体。

在断路器和GIS操作过程中,由于电弧、电晕、火花放电和局部放电、高温等因素影响下,SF6气体会进行分解,它的分解物遇到水分后会变成腐蚀性电解质。尤其是有些高毒性分解物.如SF4、S2F2、S2F10 、SOF2、HF和S02,它们会刺激皮肤、眼睛、粘膜,如果吸入量大,还会引起头晕和肺水肿,甚至致人死亡。

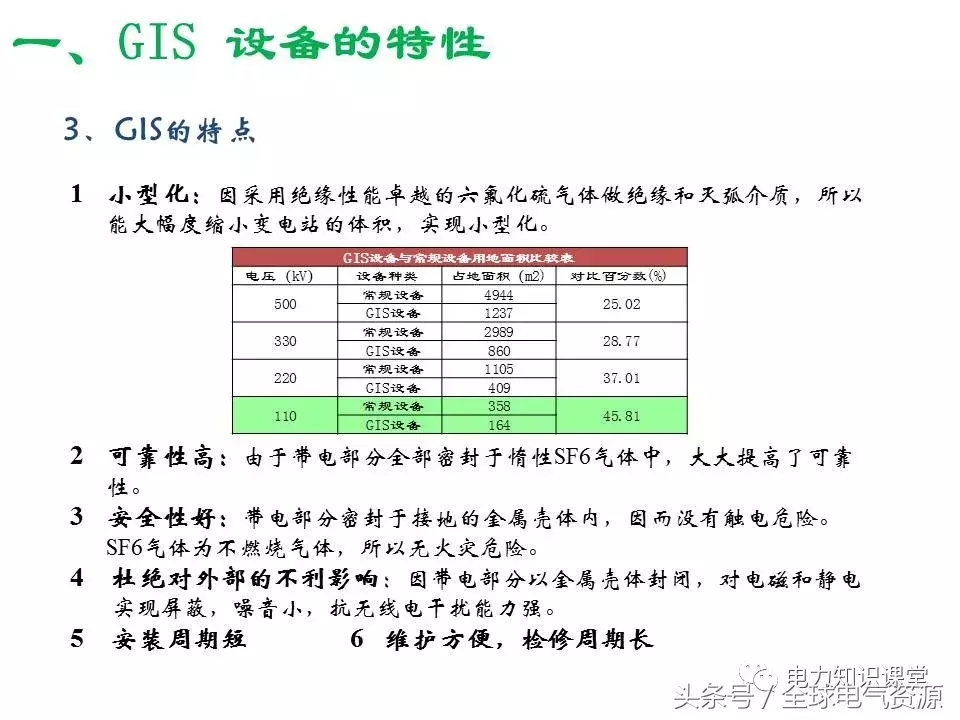

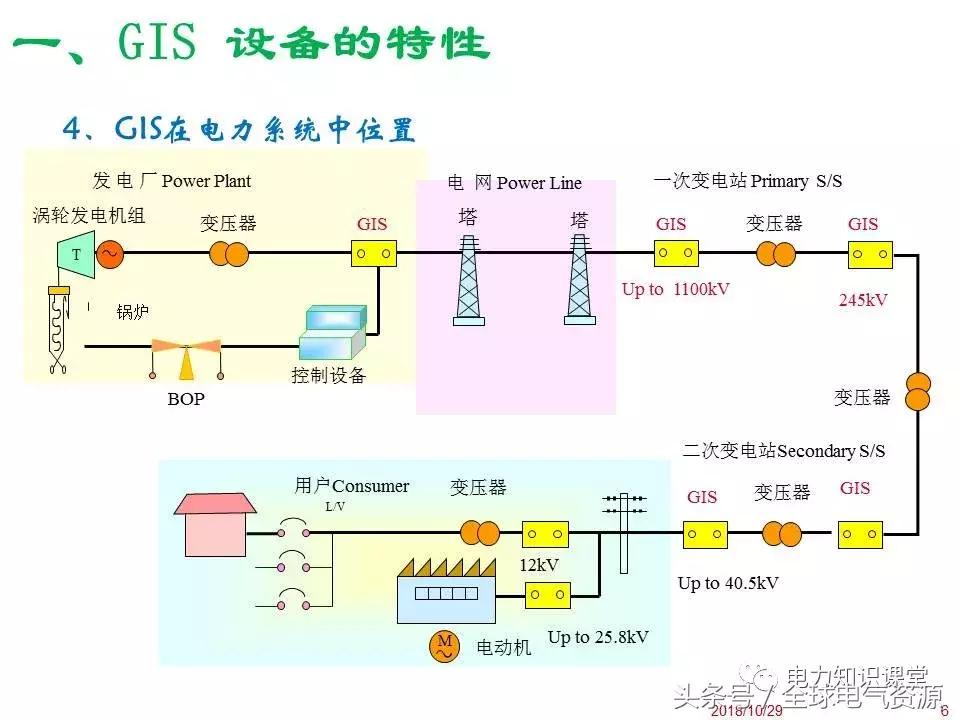

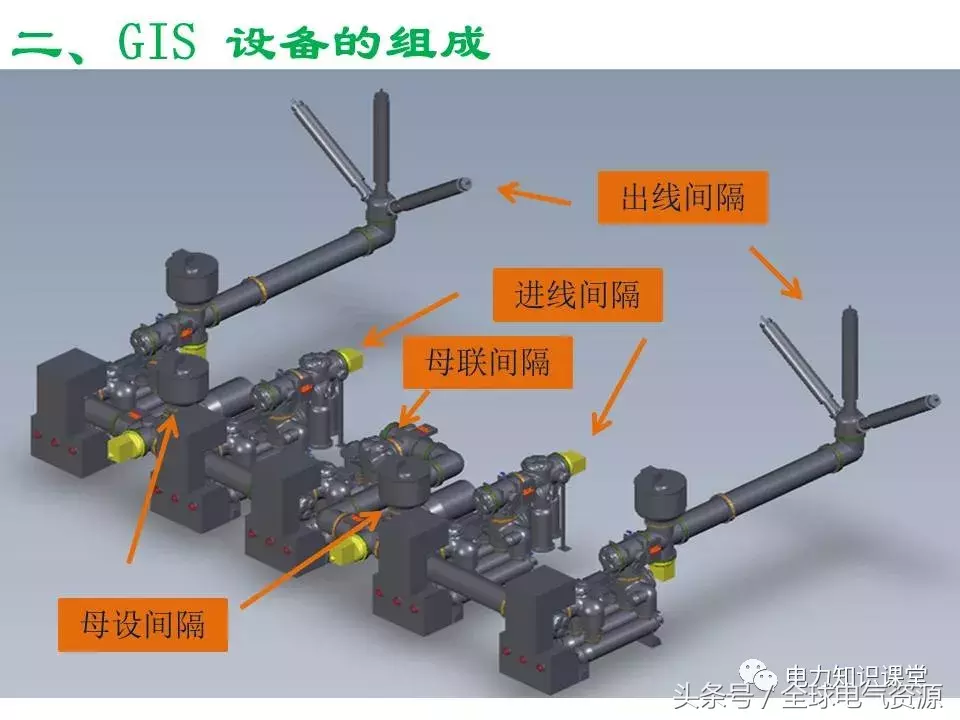

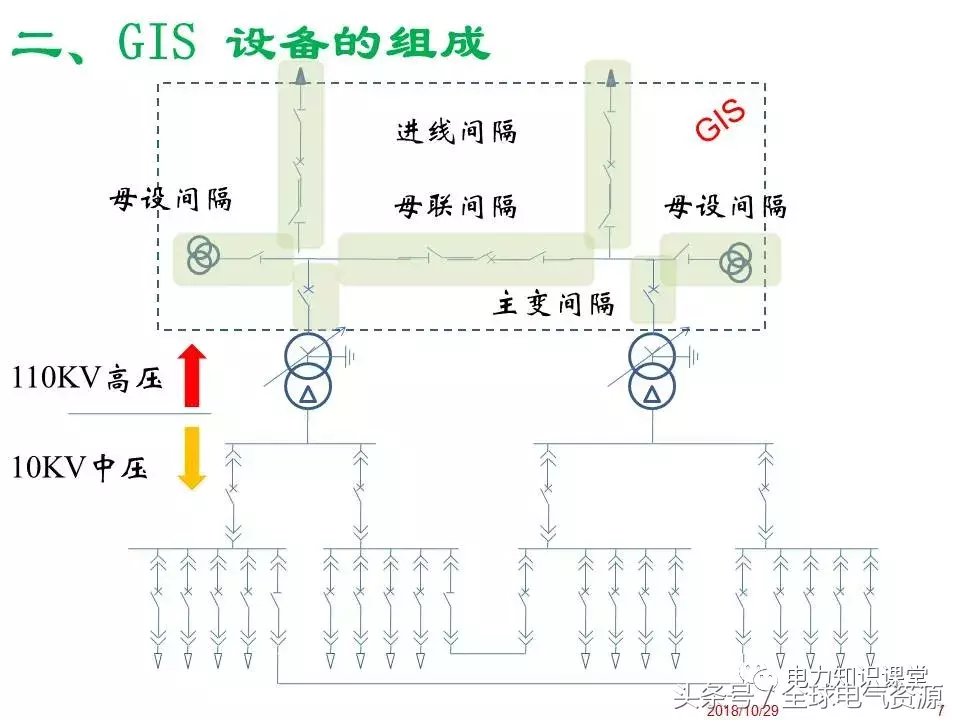

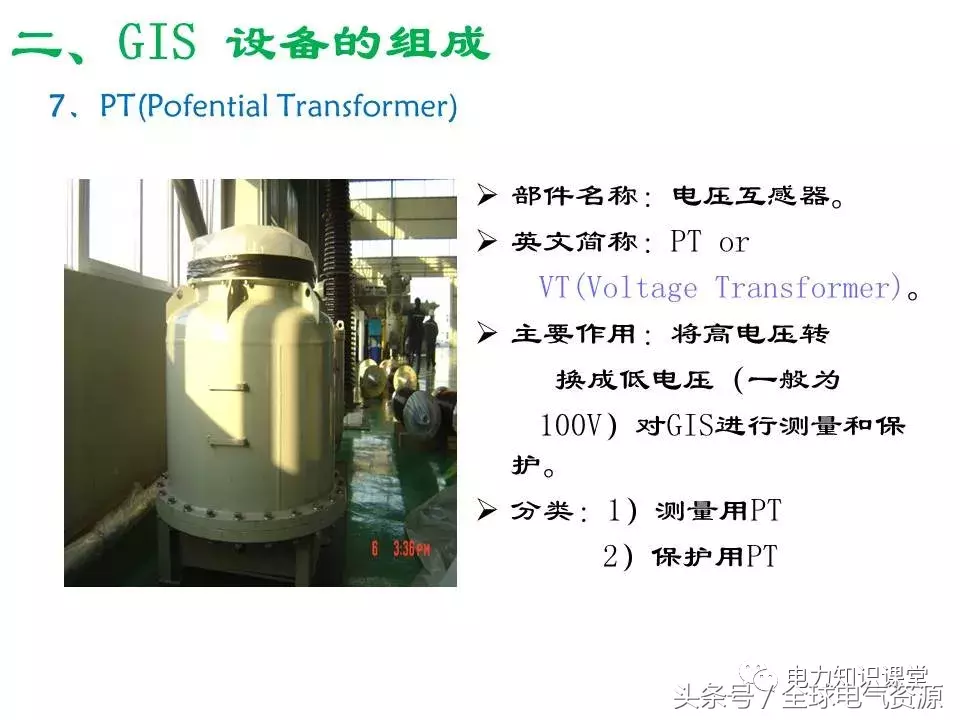

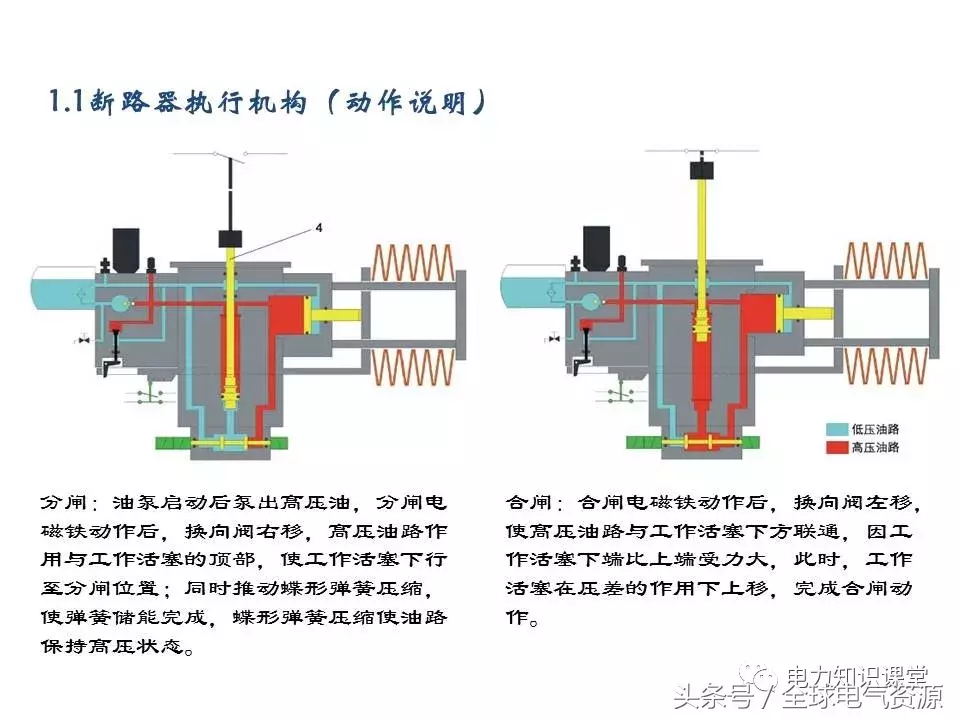

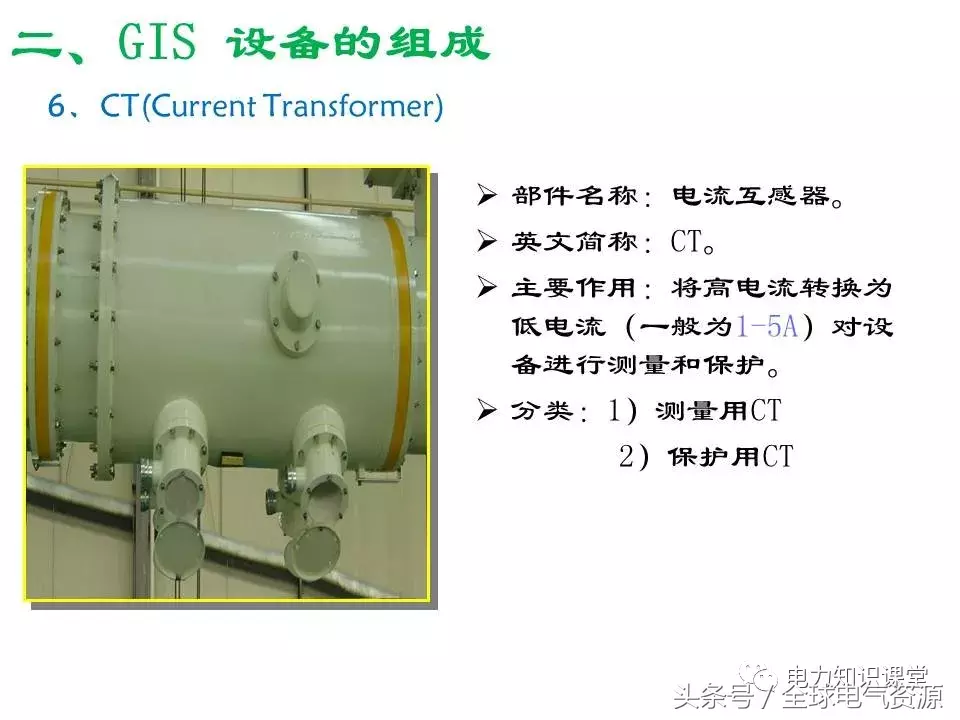

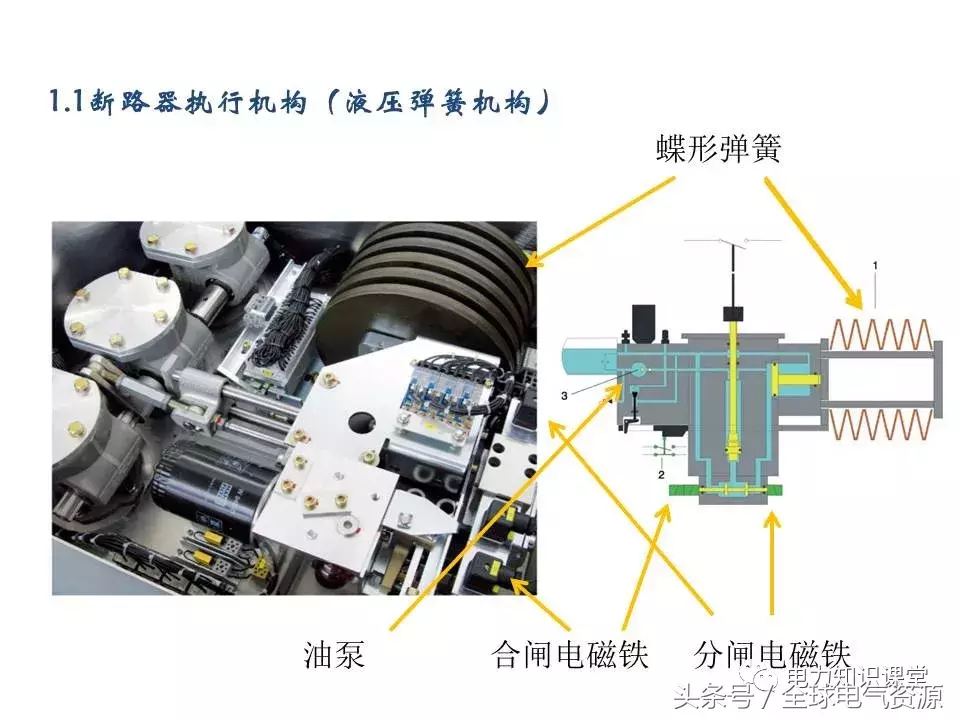

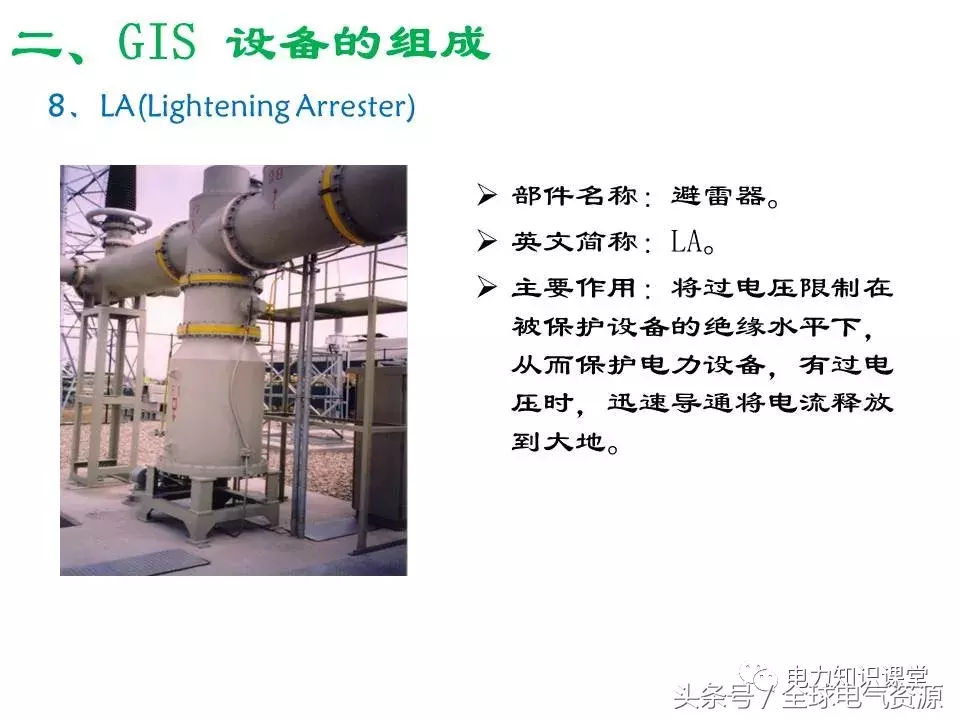

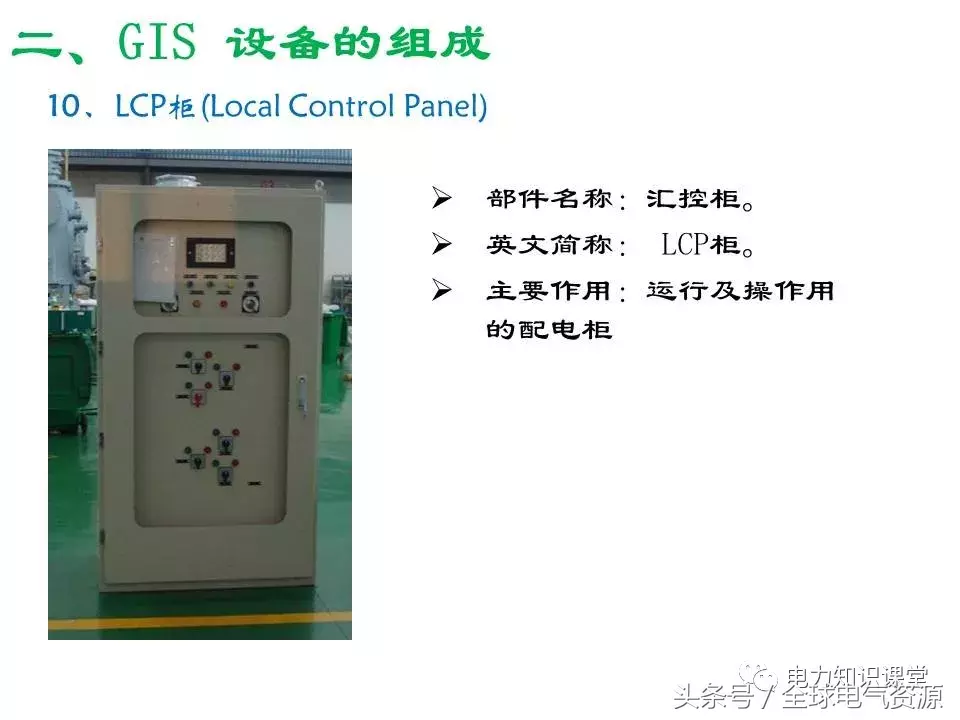

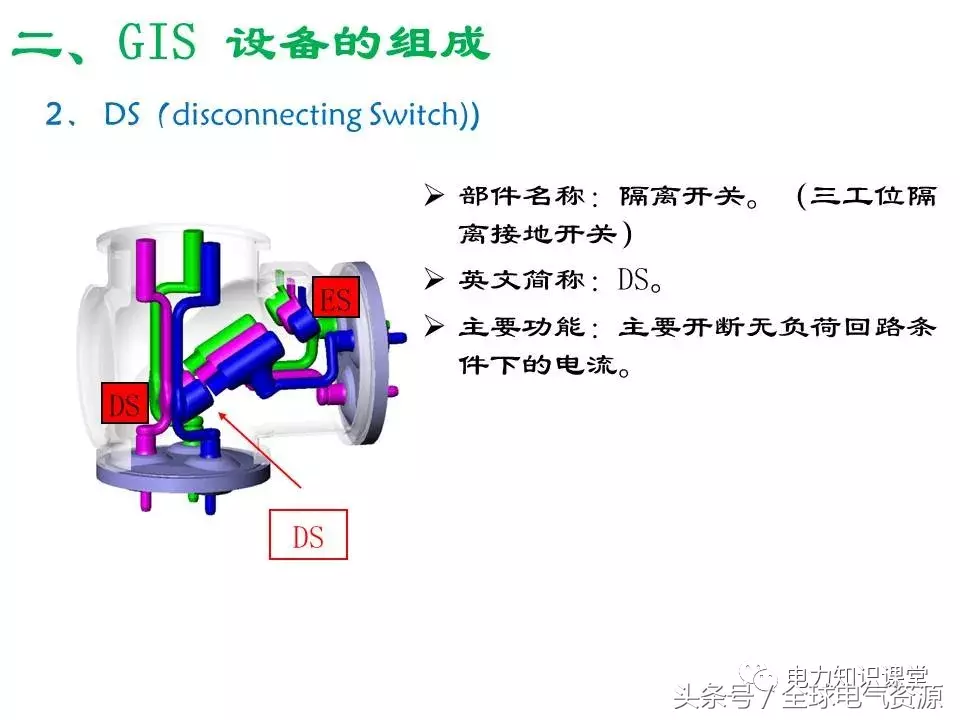

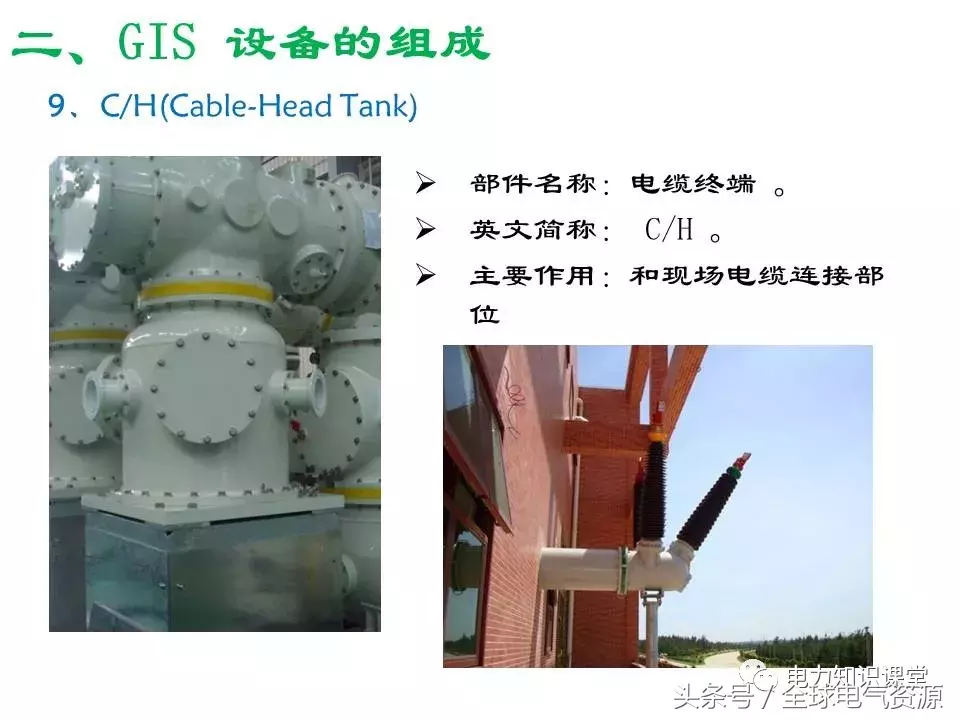

二、GIS 设备的组成

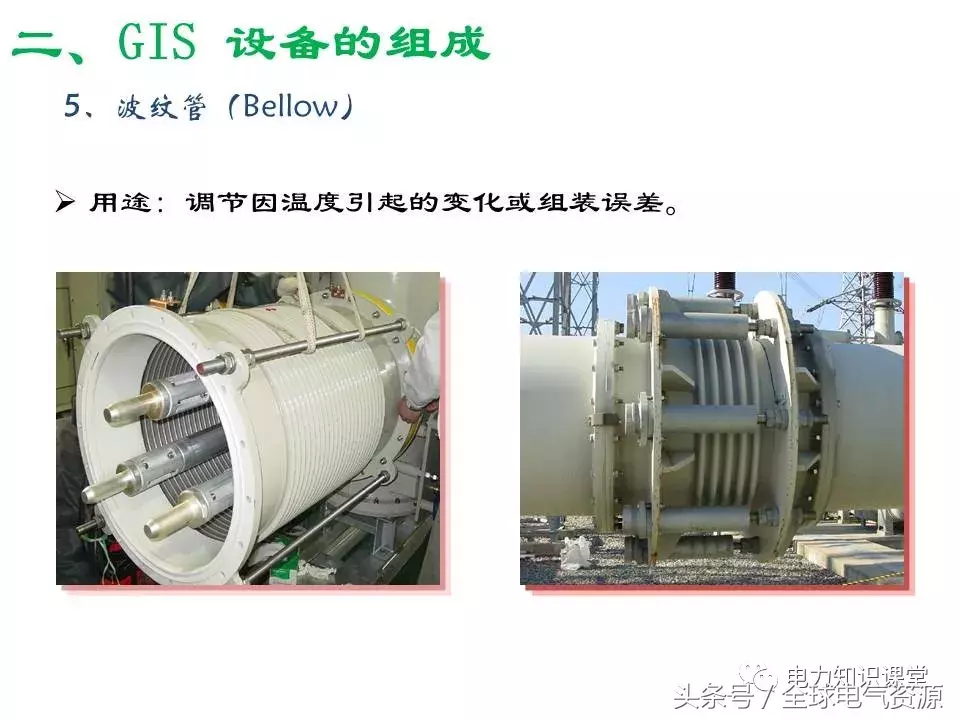

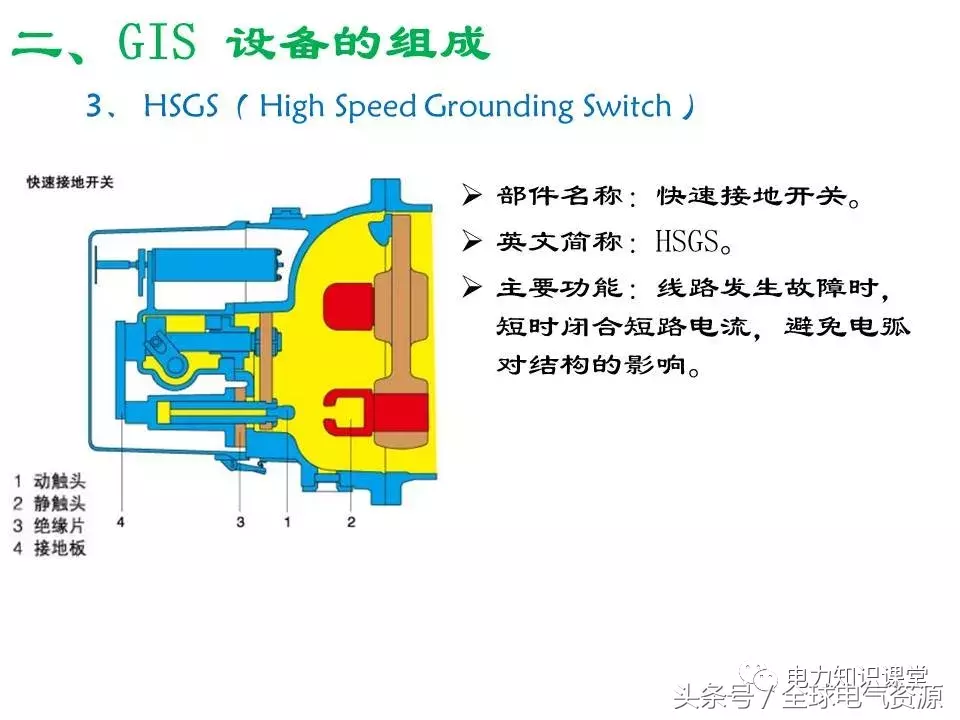

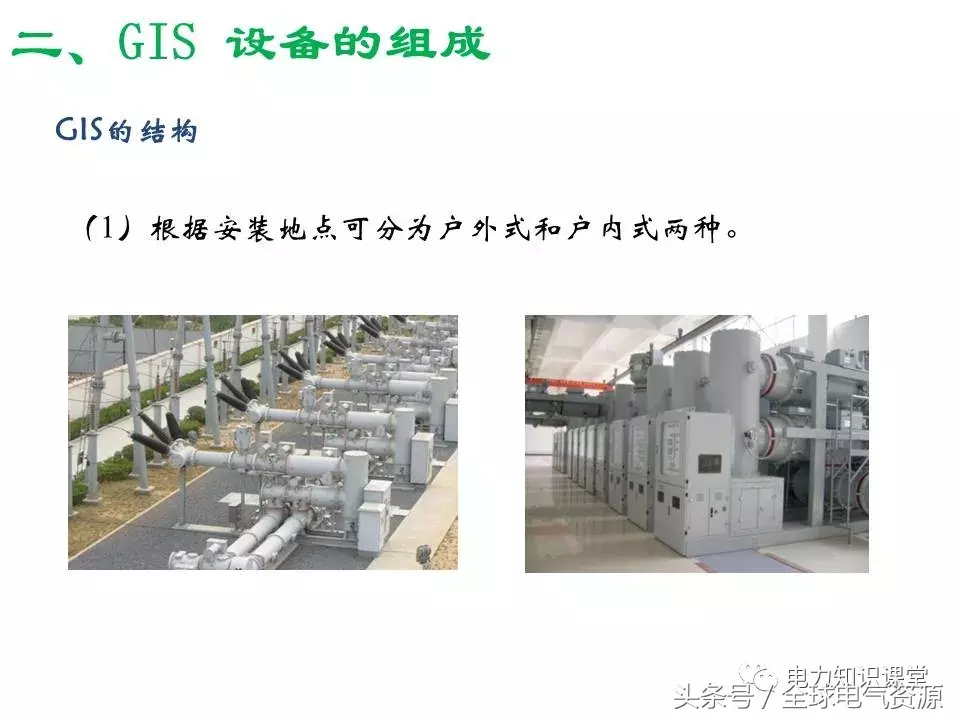

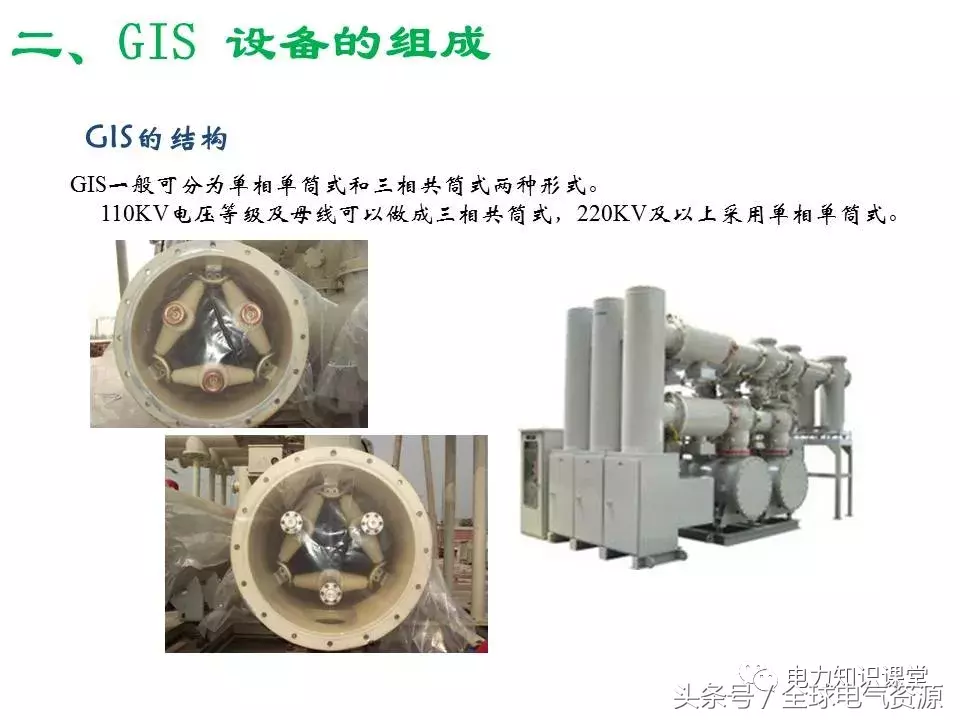

6、GIS的结构

GIS设备根据各个元件不同作用,分成若干个气室,其原则如下:

a.因SF6气体的压力不同,要求分为若干个气室。断路器在开断电流时,要求电弧迅速熄灭,因此要求SF6气体的压力要高。隔离开关切断的仅是电容电流,所以压力要低些。

b.因GIS设备检修的需要,要分为若干个气室。由于元件与母线要连接起来,当某一元件发生故障时,要将该元件的SF6气体抽出来才能进行检修,分成若干气室能减小故障范围。

7、GIS的结构

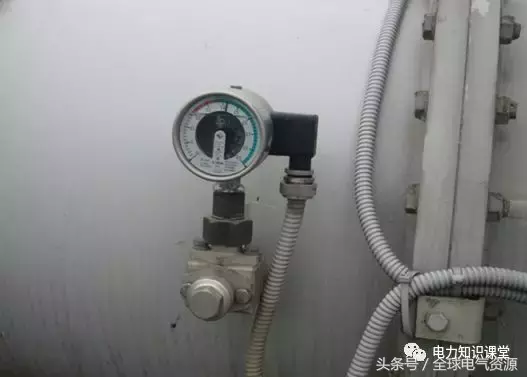

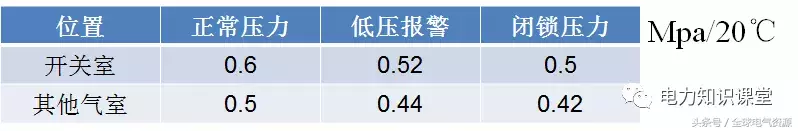

为了监视GIS设备各气室SF6气体是否泄漏,根据各厂家设计不同装有压力表或密度计,密度计装有温度补偿装置,一般不受环境温度的影响。为防止SF6压力过高,超出正常压力,又装有防爆装置。

根据我司技术规范:
